XH-Vx系列微型拉拔仪

产品分类

XH-Vx系列微型拉拔仪

LOADING IMAGES

仪器简介

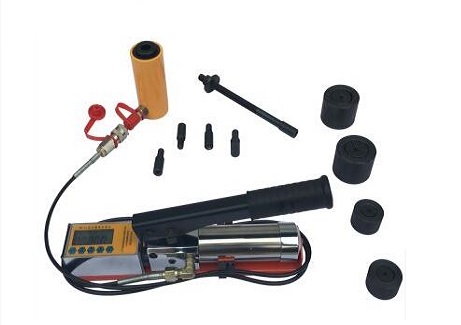

XH-Vx系列微型拉拔仪是由手动泵、中空液压缸、数显压力表、带急剧接头的高压胶管、锚具、拉杆、转换接头和手提便携箱组成。。。。。全系液压缸为中空自复位、数显一体式设计，，，，，，，可直接读取力值（KN），，，，，，，并有峰值维持、存储、清零、背光、查问和自动关机职能，，，，，，，技术，，，，，，，操作单一，，，，，，，质保三年，，，，，，，出格适合试验室和现场使用。。。。。

产品介绍

切合尺度-Conform to the standard

GB 50203-2011 《砌体结构工程施工质量验收规范》

JGJ 145-2013 《混凝土结构后锚固技术规程》

技术参数 -Technical parameters

型号重要参数		XH-V1.5	XH-V2	XH-V3		XH-V4	XH-V5
高压手动泵	大工作压力/MPa	50
	柱塞直径/mm	10
	质量/kg	2
液压缸	大拔着力/kN	15	20	30	40		50
	中心孔径/mm	18
	活塞行程/mm	50
	质量/kg	1.8	1.8	1.8	1.8		1.8
数显压力表	丈量领域/kN	0～15	0～20	0～30	0～40		0～50
	电源/V	4.2V充电电池
	质量/kg	0.2
	分辨率	0.001KN
	示值误差	≤±1%F.S
